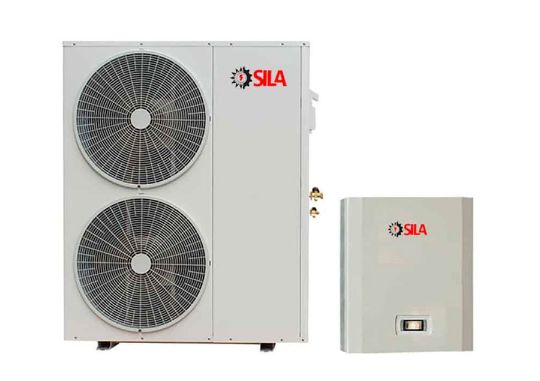

Тепловой насос воздух-вода SILA AS-22 I-EVI 380V (HC)
Описание
Тепловой насос SILA AS-22 I-EVI 380V (HC) инверторный типа воздух-вода предназначен для использования в системах отопления, горячего водоснабжения, а так же системах охлаждения и разработаны с учетом климатических особенностей России. Тепловой насос "выкачивает" тепловую энергию из уличного воздуха и направляет ее потребителю, в систему отопления и горячего водоснабжения. Использование теплового насоса позволяет экономить до 80 % расходов на отопление, горячее водоснабжение и охлаждение. Основные компоненты теплового насоса SILA произведены в Японии и Италии, что обеспечивает его максимальную надежность и эффективность.
Для вашего удобства и примерного понимания эффективности теплового насоса, мы создали специальный онлайн калькулятор, который, благодаря температурным данным NASA и нашей математической модели, способен рассчитать точную стоимость 1 кВт*ч тепловой энергии при использовании насоса в любой точке мира.
Все и всегда под полным контролем: Наличие встроенного WI-FI модуля дает вам возможность не только производить мониторинг, но и управлять насосом из любой точки земного шара. В режиме реального времени через специальное приложение установленное на вашем телефоне вы сможете включить, выключить насос, а так же задать необходимую температуру ( к примеру к вашему возвращению домой ). Приложение доступно как для телефонов Android так и IOS.
Технические характеристики
| Тип | Воздух-вода | |
| Конструкция | Сплит система | |
| Рабочие режимы | Отопление / ГВС / Охлаждение | |
| Рабочее напряжение | 380-420 В / 50 Гц / 3 фазы | |
| Мощность нагрева А7/W35 | 22 кВт | |
| Потребляемая мощность A7/W35 | 5,05 кВт | |
| COP A7/W35 | 4,92 | |
| Мощность охлаждения А35/W18 | 20,6 кВт | |
| Потребляемая мощность A35/W18 | 7,12 кВт | |
| EER A35/W18 | 3,66 | |
| Максимальный ток | (15,48 + 7,8) А | |
| Максимальная потребляемая мощность | (7,3 + 3) кВт | |
| Сечение кабеля | 4,0 мм2 | |
| Температура нагрева в режиме ГВС | 55°С | |
| Хладагент | R32 | |
| Температура эксплуатации | -30°С +45°С | |
| Компрессор | Panasonic Twin Rotary | |
| Контроллер | Цветной, сенсорный c Wi-Fi | |
| Электронный расширительный вентиль | Danfoss | |
| Вентилятор / кол-во | Инверторный, бесщеточный / 2 шт. | |
| Вентилятор: воздушный поток / мощность | 5500 м3/час / 210 Вт | |
| Теплообменник / подключение | Пластинчатый / G1" | |
| Падение давления | <25 кПа | |
| Объемный расход мин / сред / макс | 0,66 / 1,05 / 1,75 л/сек | |
| Уровень звукового давления | 60 дБ | |
| Расширительный бак | 5 л | |
| Электрический нагреватель | 3 кВт | |
| Циркуляционный насос | 1 | |
| Фреоновая трасса | 3/8 * 5/8 - 5 метров | |
| Габариты внешний блок (ш х г х в) | 1110 х 475 х 1355 мм | |
| Габариты внешний блок в упаковке (ш х г х в) | 1235 х 540 х 1510 мм | |
| Габариты внутренний блок (ш х г х в) | 550 х 325 х 650 мм | |
| Габариты внутренний блок в упаковке (ш х г х в) | 650 х 450 х 840 мм | |
| Вес внешний блок | 112 кг | |
| Вес внешний блок в упаковке | 145 кг | |
| Вес внутренний блок | 46 кг | |
| Вес внутренний блок в упаковке | 58 кг | |
| Гарантия | 3 года |
Преимущества инверторного теплового насоса SILA AS-22 I-EVI 380V (HC)
- Температура эксплуатации: от -30°С до +45°С;
- Тип теплового насоса: воздух-вода (источником тепла является наружный воздух);
- Конструкция: сплит-система (состоит из внешнего и внутреннего блоков);
- Технология: EVI DC Inverter (инверторный компрессор Panasonic с технологией EVI);
- Контроллер: CAREL (Италия), wi-fi модуль обеспечивает дистанционный контроль и управление;
- Электрический нагреватель 3 кВт из нержавеющей стали SUS304;
- Режимы работы: отопление, горячее водоснабжение, охлаждение.
Эффективность теплового насоса SILA
СОР = 4,35 ( 22 / 5,05 )
Производительность теплового насоса воздух-вода зависит от температуры наружного воздуха и установленной температуры нагрева воды. Чем ниже температура наружного воздуха тем ниже производительность теплового насоса.
| Нагрев | до +35°С | |||
| Темп-ра наружного воздуха, С | Мощность нагрева, кВт | Потреб. мощность, кВт | СОР (КПД) | |
| +20 | 23,3 | 4,0 | 5,8 | |
| +12 | 21,6 | 4,2 | 5,2 | |
| +7 | 20,0 | 4,2 | 4,6 | |
| +2 | 19,0 | 4,6 | 4,0 | |
| -7 | 16,5 | 4,3 | 3,4 | |
| -15 | 15,5 | 5,0 | 2,9 | |
| -20 | 12,7 | 4,8 | 2,6 | |
| -25 | 7,3 | 3,3 | 2,3 |
| Нагрев | до +45°С | |||
| Темп-ра наружного воздуха, С | Мощность нагрева, кВт | Потреб. мощность, кВт | СОР (КПД) | |
| +20 | 22,4 | 4,7 | 4,7 | |
| +12 | 20,7 | 4,9 | 4,0 | |
| +7 | 19,2 | 5,0 | 3,7 | |
| +2 | 18,8 | 5,3 | 3,4 | |
| -7 | 16,0 | 5,5 | 2,8 | |
| -15 | 13,1 | 5,3 | 2,4 | |
| -20 | 10,8 | 4,7 | 2,2 | |
| -25 | 7,0 | 3,3 | 2,0 |
| Нагрев | до +55°С | |||
| Темп-ра наружного воздуха, С | Мощность нагрева, кВт | Потреб. мощность, кВт | СОР (КПД) | |
| +20 | 22,2 | 6,0 | 3,6 | |
| +12 | 20,6 | 5,9 | 3,1 | |
| +7 | 20,2 | 6,4 | 2,9 | |
| +2 | 19,2 | 6,6 | 2,7 | |
| -7 | 16,3 | 7,8 | 2,2 | |
| -15 | 13,8 | 7,7 | 1,9 | |
| -20 | 11,6 | 7,0 | 1,8 | |
| -25 | 8,3 | 5,5 | 1,6 |
Использование теплового насоса в зимний период
При использовании теплового насоса в регионе с отрицательными температурами окружающей среды, возможно замерзание теплоносителя в теплообменнике теплового насоса и трубах системы отопления, находящихся на улице. Это может привести к разрушению теплообменника или труб в доме.
Для предотвращения повреждений устройства и системы отопления, в качестве теплоносителя следует использовать антифриз с температурой кристаллизации ниже минимальной наружной температуры в регионе установки устройства.
Также необходимо непрерывное электрическое питание теплового насоса, что позволяет тепловому насосу использовать автоматическую функцию защиты от замерзания при низкой наружной температуре.
Для снижения потерь тепла в зимний период, трубы системы должны быть теплоизолированы.
Если тепловой насос не используется зимой, следует отключить тепловой насос, слить теплоноситель из теплообменника, закрыть подключения, электропитание отключить, устройство накрыть чехлом для предотвращения загрязнения.
Решение проблемы замерзшего теплового насоса. Если обнаружено, что трубопровод или теплообменник теплового насоса замерзли, но не повредились, не стучите по трубопроводу и не лейте на него горячую воду. Просто дождитесь его естественного таяния.
